DIY kit 100 Watt eindtrap 87-108MHZ MRF101A

€ 45,41

Designed by Nick Proctor

Aantal
In Stock

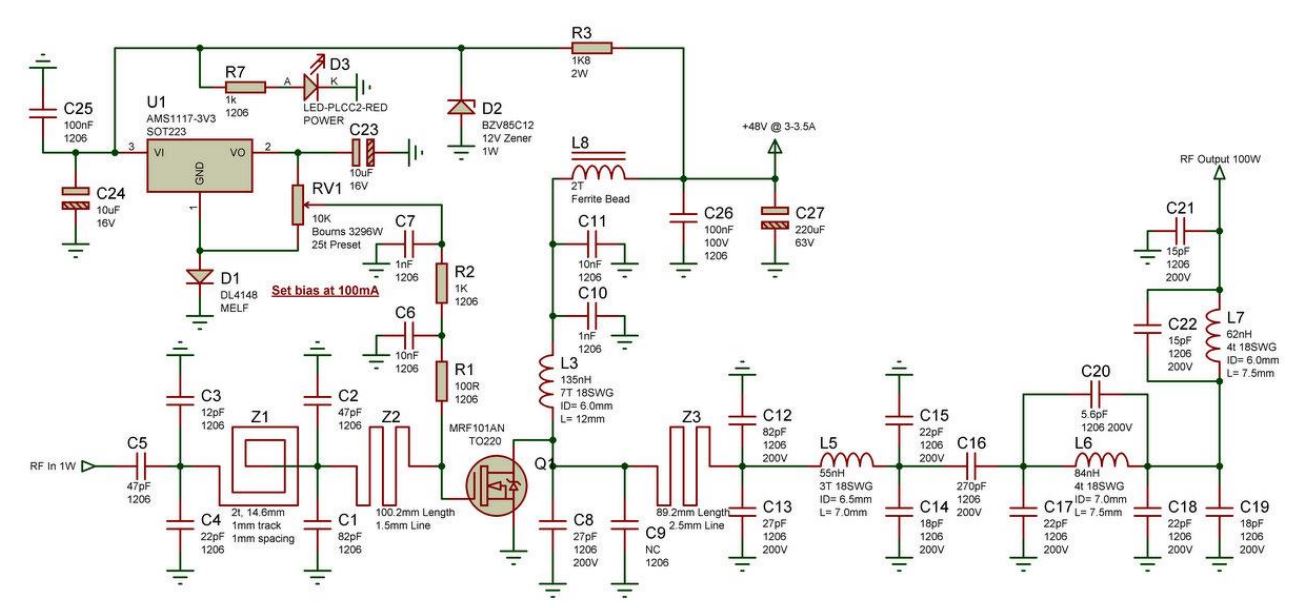

Onderdelen kit met alle componenten om 100w eindtrap te bouwen.

Alle smd componenten zijn al gemonteerd.

Samengesteld met hoogwaardige kwaliteit onderdelen (ATC100b condensatoren etc.)

Zelf alleen nog 4 spoelen wikkelen en een paar standaard componenten monteren.

Klik op bijlagen voor de documentatie !

Specs:

#: Dimensions 119.5 x 57 mm

#: Frequency Band 85.00 - 108MHz

#: Output Power >100W
#: Supply Voltage 48 Vdc
#: Input Power 1W
#: High Efficiency – Up to 80%
#: On-board Low Pass Filter
#: Broadband – No Tuning Required
#: Temperature Compensated Bias
#: High Ruggedness – Up To 65:1 SWR
#: Output Complies with International Broadcast Standards

15 Items

Downloaden

mrf101

Downloaden (98.73k)

partsmrf101

Downloaden (106.84k)
